Exercício 09

Desenho de plantas de Tauródromos

O exercício 09 pode ser elaborado em Rhinoceros (.3DM) ou em ArchiCAD 28 (.PLN).

ArchiCAD — Versão para estudantes

https://myarchicad.graphisoft.com

ㄴ gratuita, mediante comprovativo de aluno;

ㄴ duração de 1 ano;

ㄴ renovável ao fim de 1 ano, mediante comprovativo de aluno

Instruções para o Desenho das Praças

Desenho de Planta

Desenhar:

• A planta do piso ao nível da arena (onde são visíveis os curros);

• A planta ao nível dos camarotes e/ou galerias, imediatamente acima das bancadas;

• Caso apenas existam bancadas, desenhar a planta das bancadas ou da cobertura.




Software

Os desenhos podem ser elaborados em Rhinoceros (.3DM) ou em ArchiCAD 28 (.PLN).

• No caso do Rhino:

  • Utilizar curvas, linhas e tramas (hatch).

• No caso do ArchiCAD 28:

  • Utilizar paredes genéricas de 0,10 m; 0,15 m; 0,20 m; 0,25 m, etc.;

  • Utilizar portas de abrir de uma folha ou duplas, do tipo metálicas sem molduras;

  • Utilizar portas de correr simples ou duplas, metálicas;

  • As portas de guilhotina devem ser inseridas como um vão simples ou como um vazio no interior das paredes;

  • As folhas de todas as portas deverão ter entre 0,03 m e 0,05 m de espessura.




Configuração ArchiCAD

Unidades

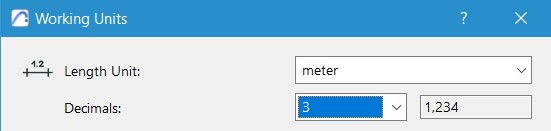

Caso precisem de mudar as unidades do vosso documento ArchiCAD:

ㄴ Options > Preferences > Working units > Length Unit : meter / Decimals : 3

Planta a Preto e Branco

Todos os desenhos devem ser configurados para impressão a preto e branco, utilizando a opção "Overwrite de Planta Simples".

Imagens de Satélite

• Se à escala 1:200, então a imagem está inscrita num quadrado de 250x250 m.

• Se à escala 1:600, então a imagem está inscrita num quadrado de 750x750 m.

Imagem de Drone sobre Imagem de Satélite

Para ajustar as imagens obtidas através de drone com a imagem de satélite, em Rhino,

e não recorrendo à restituição ortográfica, utilizar o comando ORIENT3P:

1. ORIENT3P: seleccionar a imagem de drone, marcar três pontos e fazer a correspondência desses pontos com a imagem de satélite, pela mesma ordem. Se necessário, inserir previamente a geometria POINT, para facilitar a correspondência.

2. De seguida, utilizar o comando SCALE ou SCALE 2D, para ajustar a escala com base nesses três pontos.

3. Se necessário, proceder ao SCALE1D para compensar eventuais excentricidades (a arena deve ser, por norma, um círculo perfeito).

Desenho do Projecto

A inserção das imagens com o projecto, ao nível da arena e dos camarotes/galeria (ou da cobertura, caso não existam camarotes/galeria), deve ter em conta que as arenas possuem, por norma, uma configuração circular perfeita.

Assim, deverá proceder-se a eventuais SCALE1D para ajustar a escala segundo o eixo X ou o eixo Y, garantindo que as arenas sejam, de facto, circulares.

Confirmar na imagem do projecto a dimensão da arena ou do exterior da praça.

Caso tal informação não exista, recorrer às imagens de satélite para obter um valor aproximado (tolerância entre 2,5 cm e 5,0 cm).

Layers/Camadas

1. Uma layer/camada para os elementos em corte;

2. Outra para os elementos em vista;

3. Uma terceira para as tramas (hatch — sólido a negro);

4. Uma quarta para a indicação do centro da arena e da direcção norte.




Se necessário, podem ser criadas layers/camadas auxiliares para a marcação de eixos ou de outros elementos relevantes.

O desenho deve respeitar as normas de representação à escala 1:100.

Nomenclatura dos ficheiros

Os ficheiros a enviar têm de vir com os nomes:

• 001-planta piso 0 (formato .3dm ou .pln/.dwg)

• 001-planta piso camarotes (formato .3dm ou .pln/.dwg)

• 001-planta piso cobertura (formato .3dm ou .pln/.dwg)

correspondendo o número inicial ao número do ficheiro da Praça (001, 002, 042, 117, etc)

NOTAS:

• No ArchiCAD, não será avaliado o modelo 3D resultante, apenas o modelo 2D gravado nos formatos PLN e DWG.

• Recomenda-se que todos os elementos estejam reunidos numa única pasta, de modo a evitar a perda de links.

• No caso de linhas auxiliares no ArchiCAD, desenhar linhas e curvas como "documentos" (na barra lateral esquerda).

• A inserção das plantas digitalizadas pode ser feita ao nível do rés-do-chão, dado que, sendo pesadas, não surgirão como referência em visualizações superiores.

• Se necessário, criar novas layers/camadas, mas na raiz da estrutura de layers/camadas do ArchiCAD.
