Exercício 04 (tutorial)

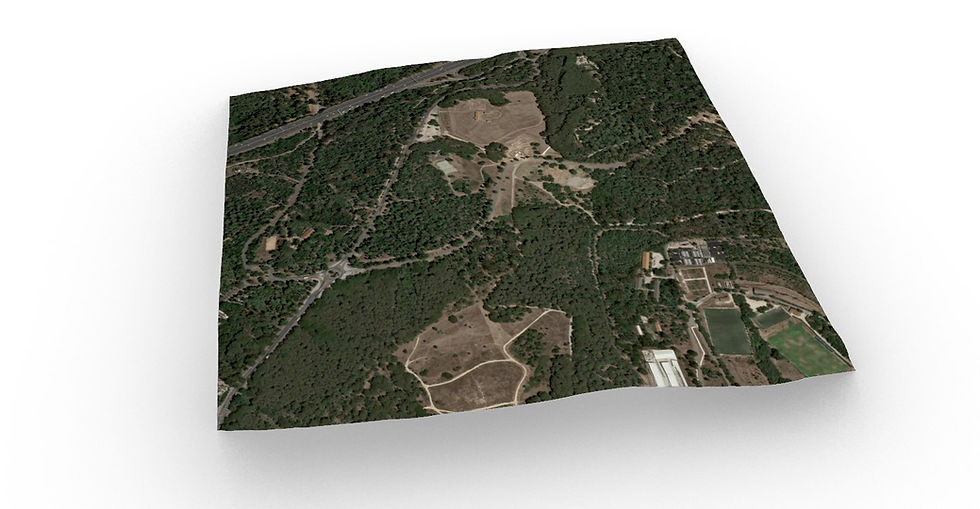

Inserir imagem satélite no terreno

NOTAS:

• Este exercício é realizado no ficheiro de extensão .3dm resultante do Exercício 03;

  • Esse ficheiro deverá incluir, pelo menos, o terreno finalizado em layer própria (por exemplo, "Terreno FINAL") e o limite 2D do terreno (layer "AUX" do ficheiro original);

  • Caso não tenham o limite 2D, poderão fazer 'bake' do código .gh do EX03;

• Para este exercício, é preciso descarregar as imagens satélite, disponível na secção dos "Downloads" do site;

• No final, deverão gravar o resultado final como EX04-NUMEROMECANOGRAFICO-NOMEDOALUNO.3dm (substituir os dados pelos vossos);

PASSOS:

1. Modificar o material da layer onde está inserido o terreno (por exemplo, "Terreno FINAL");

   1. Na barra onde são mostradas as layers, seleccionar a layer pretendida e clicar na bola que aparece na secção 'Material';



2. Seleccionar 'Imagem' como tipo de material (Type > Picture);

3. Escolher uma das imagens disponíveis;

4. Comando 'ApplyPlanarMapping' para correctamente aplicar a imagem;

   1. Seleccionar o terreno > clicar 'Enter'

   2. Seleccionar o canto inferior esquerdo do quadrado do Limite 2D;

   3. Seleccionar o canto superior direito do mesmo quadrado;

   4. "UV" > 'Enter'

   5. "1" > 'Enter'
