Exercício 02 (tutorial)

Pontos de Texto para Pontos 3D

Terreno a partir de nuvem de pontos

0:00 Introdução

2:04 Instalar alguns plugins

3:13 Importar os pontos cotados

5:05 Pôr os pontos nas suas respectivas cotas

9:01 Importar as curvas de nível para o Grasshopper

13:21 Dividir as linhas em pontos

19:08 Organizar a nuvem de pontos

23:04 Remover pontos duplicados

27:50 Construir a superfície

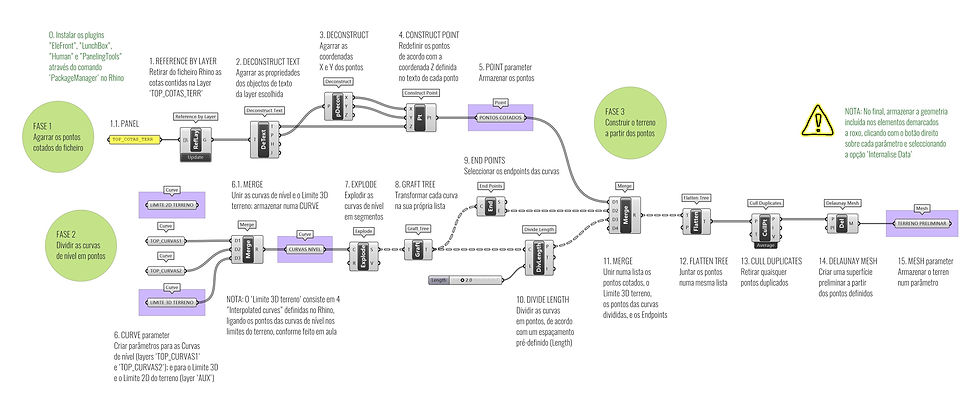

Clica para aumentar e fazer download

NOTAS:

• Para este exercício, é preciso fazer download do ficheiro disponível na secção dos "Downloads" do site;

• Para este exercício, é preciso instalar os plugins "EleFront", "LunchBox", "Human" e "PanelingTools", através do comando 'PackageManager' no Rhino.

A partir dos dados disponibilizados na disciplina de Projeto 4, demonstramos o processo de modelação digital do terreno do Moinho do Penedo, Ajuda, Lisboa.

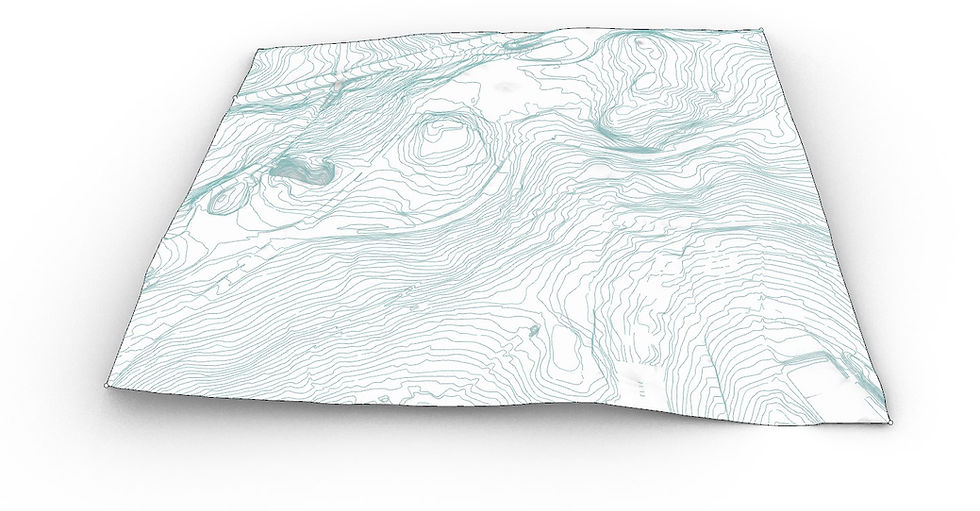

O método inclui a utilização de pontos altimétricos, a segmentação de curvas de nível e a criação de uma nuvem de pontos, culminando na geração de uma malha Delaunay.

Esta abordagem permite uma representação digital precisa do relevo, essencial para a análise e desenvolvimento de projetos arquitetónicos e urbanos.
